Composants silicones pour encapsulation, 4805
JF-4805B Composant silicone noir pour encapsulation
JF-4805W Composant silicone blanc pour encapsulation
La résine silicone à deux composants pour encapsulation est un produit conçu selon les normes de la directive RoHS et les normes SVHC-REACH. La solution contient deux liquides, A et B, qui se condensent une fois mélangés pour former un élastomère de haute performance. Principalement utilisé pour les éclairages en extérieur ou dans des environnements difficiles, nécessitant une résistance à l’humidité, la corrosion, et au choc. Ce produit dispose d’une excellente coulabilité, d’une puissante force adhésive, d’une résistance antivieillissement, et d’une tolérance aux températures basses et élevées.
Applications
Ce composant pour encapsulage peut durcir à différentes vitesses et offre des possibilités de durcissement en profondeur pour fournir d’excellentes propriétés de protection et d’isolation. Le matériau durci reste flexible et a des capacités adhésives et de préservation pour des matériaux tels que le PC, le PS, l’ABS, le PET, le nylon, l’acrylique, l’acier inoxydable, les alliages d’aluminium ou de zinc. Le produit est adapté pour l’isolation et la fixation de composants électroniques, l’isolation contre l’humidité et l’eau pour les circuits imprimés et les objets émettant de la lumière, ainsi que le revêtement de scellage.
Paramètres techniques
Propriétés du liquide
| Item | Stand | Part A | Part B |
| Apparence | GB/T 10247-2008 | Liquide noir ou blanc | Liquide transparent |
| Viscosité (cps,25℃) | GB/T 15223- 1994 | 2500±500 | 75 ±25 |
| Ratio de densité (mpa.s) | Poids | 1.2~1.4 | 0.98~1.02 |

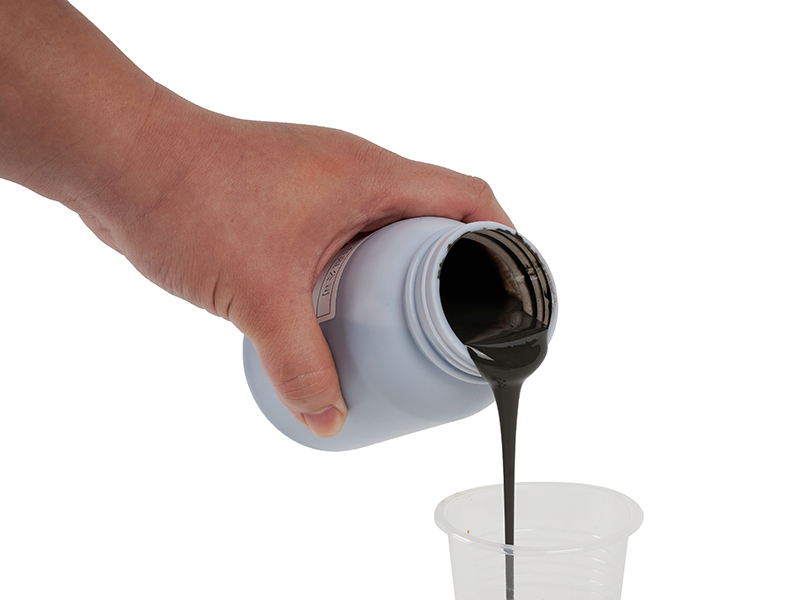

| Ratio mélange | GB/T 10247-2008 | A:B=10:1 |
| Viscosité de la solution mélangée (cps,25℃) | GB/T 10247-2008 | 1500~2500 |
| Durée d’utilisabilité (25℃) | GB/T 10247-2008 | 40±10 mins |
| Durée de gélification (25℃) | GB/T 10247-2008 | 1-2 heures |
| Durée de durcissement (25℃) | GB/T 10247-2008 | 24 heures |
Solution durcie
| Item | Stand | Part A | Part B |
| Apparence | Inspection visuelle | Elastomère noire ou blanc |
| Rigidité (ShoreA,24hr) | GB/T 531-2008 | 16~20 |
| Résistance à la traction (MPa) | GB/T 528-2009 | ≥0.5 |
| Résistance au cisaillement (MPa) | GB/T 7124-2008 | 1 |
| Rigidité diélectrique (kV/mm) | GB/T 1695-2005 | ≥15 |
| Résistivité de volume (Ω.CM) | GB/T 1693-2007 | 1.0x1013 |
| Constante diélectrique(60Hz) | GB/T 1693-2007 | 160~180 |
| Allongement à la rupture (%) | GB/T 528-2009 | 3.5 |
| Limite de température (℃) | GB/T 20028-2005 | -60~200 |
| Retrait linéaire (%) | GB/T 15585-1995 | 0.02 |
PS: La durée d’utilisabilité et la durée de durcissement sont testées pour une dose d’adhésif de 100g.
Toutes les valeurs pour la solution durcie sont mesurées 5 jours après un durcissement à une température de 25°C avec 55% d’humidité relative.
Emballage:
L’emballage standard est de 27.5kg par set, dont 25kg de composant A (dans un baril) et 2.5kg de composant B (en bidon).
